管子螺紋切絲車床保養

上線日期：2022-07-06 產品熱度：產品分類：技術解答

1 適用范圍

本文件規定了管子螺紋切絲車床維護保養內容和要求

。

本文件適用于管子螺紋切絲車床型號：

S1-127A

2 安全提示

2.1維護保養作業前，應切斷電源

，并進行“上鎖掛簽”

，設置警示標識，敲擊作業佩戴護目鏡

，

2.2操作人員排查故障原因

，當無法處理時

，應及時上報有關主管部門

，并做好狀態標識，以免發生意外事故

。

2.3原則上

，在維修期間

，主線路應自始至終都處于關閉狀態。

2.4電氣維修工作應由持有效證件人員承擔

。

2.5水或油能使地面打滑，易出現人員滑倒

、摔傷的意外事故

。

2.6使用易燃液體保養設備時，應與明火保持安全距離

。

2.7添加油品時注意油品滲漏

，執行安全相關規定，做好廢油

、棉紗等垃圾處理

。

3 保養內容

管子螺紋切絲車床執行日常保養、500小時或半年保養

、1000小時或一年保養

3.1日常保養

3.1.1清潔：對設備各部位進行清潔工作

。

3.1.2潤滑：按照設備潤滑表對各潤滑部位（點）進行潤滑。

3.1.3緊固：檢查各連接部位有無松動

，對松動部位進行緊固

。

3.1.4調整：調整各部位的配合間隙，使之達到使用要求

。

3.1.5防腐：檢查設備各部位有無銹蝕

，按照要求進行防腐工作。

3.2設備運轉500小時或半年保養

在完成日常保養的基礎上進行

。

3.2.1床頭箱：

a)清潔床頭箱內各部位及零部件

。

b)檢查主軸上雙列圓錐滾子軸承的定位螺母并調整適當。

c)檢查卡緊長軸的保險裝置是否安全可靠。

d)拆卸前后卡盤

、卡爪及絲杠進行清洗

，并去除毛刺。

e)清洗主軸箱進油處的濾油器濾網

，拆洗卡盤爪

。

3.2.2刀架及拖板：

a)拆洗刀架、小拖板

、中拖板及錐度杠等部件及各氈墊

。

b)安裝時調整好塞鐵間隙，絲杠與螺母

、錐度杠與銅套的配合間隙

。

c)調整床鞍壓板的配合間隙。

3.2.3掛輪箱：

a)拆洗掛輪箱內齒輪

，檢查軸套有無松動現象

。

b)安裝時調整好齒輪間隙。

c)注入新油脂

。

3.2.4尾座：

a)拆洗尾座各部件

。

b)清除研傷毛刺，檢查絲杠

、絲母間隙

。

c)安裝時達到靈活可靠。

3.2.5走刀箱

、溜板箱：

檢查變速手柄

，變速可靠；對溜板箱內進行清洗

，注入新油

。

3.2.6外表：

a)清潔機床外表，拆洗各罩蓋

，要求內外清潔

，無銹蝕。

b)清洗三杠及齒條

，要求無油污

。嚴禁用金屬片鏟刮螺旋線內和滑鍵槽內的油污。清洗時

，可用低速旋轉用毛刷沖洗

；停車后，可用棉紗或抹布擦凈

。

c)檢查補齊螺絲

、手球

、手柄。

d) 檢查調整：檢查各部軸承

，若有松動應調整備帽和定位螺絲

；檢查調整掛輪箱、軸套

、三杠及錐度杠間隙

；檢查各撥叉、螺母及齒輪的研磨狀況

；檢查油泵的工作情況

。

3.2.7潤滑系統：

a)油箱的油量達到規定要求。

b)檢測油質

，保持良好

，加油孔及油杯完好。

c)清洗油線

、氈墊

，注入新油

，要求油路暢通

。

d)清洗冷卻液泵。把冷卻泵和槽內的污物全部清洗干凈

，暢通輸送管

，然后換上新的冷卻液。

3.2.8電氣系統：

a)檢查急停按鈕是否靈敏

、可靠

。

b)檢查電動機是否運轉正常，有無不正常的發熱現象

。

c)檢查電線

、電纜有無破損現象。

d)檢查安全防護裝置是否有效

。

3.2.9電機裝置：

a)檢查三角皮帶表面無裂紋

，調整皮帶張緊力。

b)皮帶輪運轉正常

。

3.3 設備運轉1000小時或一年保養

在完成500小時或半年保養的基礎上進行

。

3.3.1床頭箱：

a)調整摩擦片間隙及制動器。

b)檢查調整各軸

、齒輪等的配合間隙

。

c)檢查并更換必要的磨損件。

3.3.2刀架及拖板：

a)清洗大拖板

，暢通油路

，清除毛刺

。

b)檢查并更換必要的磨損件。

3.3.3掛輪箱：檢查并更換必要的磨損件

。

3.3.4尾座：檢查并更換必要的磨損件

。

3.3.5走刀箱、溜板箱：走刀箱及溜板箱整體拆下清洗

、檢查并更換必要的磨損件

。

3.3.6外表：檢查導軌面，清除毛刺

，對研傷部位進行修復

。

3.3.7潤滑系統：

a)檢查油泵、濾油器

、分油器

。

b)檢查油路是否暢通，油繩清潔

。

c)檢測油質

，按質更換潤滑油。

3.3.8電氣系統：

a)檢查并緊固各接線螺釘

。

b)檢查電動機運轉情況并更換潤滑脂

。

c)檢測接地裝置是否符合安全要求。

3.3.9精度：檢查并調整使其主要幾何精度能達到技術要求或滿足生產工藝要求

。

3.4 新設備和大修設備保養

3.4.1新設備保養

新設備運轉250小時進行首保

，清洗油箱，更換潤滑油

。

3.7.2大修設備保養

大修設備保養按新設備要求執行

。

3.5 停用及閑置設備保養

3.5.1閑置設備停用一年及以上應進行封存，并按規定辦理封存手續

，封存后要設立明顯的封存標志

。

3.5.2設備封存前要進行一次全面維護，并采取防塵

、防銹蝕

、防潮措施。所有封存設備都要達到完好設備要求

。

3.5.4封存（閑置

、停用）的設備必須切斷電源，放盡油箱中的油

。所有敞口應嚴密封堵

，防止異物進入。

3.5.5閑置

、停用的設備封存應分類保管

、擺放整齊

、上蓋下墊。設備封存后應定期檢查(轉動設備在封存期間應定期將轉動部位換向

，以防轉子變形)

。不準隨意啟用或拆卸零部件。

3.5.6閑置設備啟封手續完成后需按照設備保養內容進行保養

。

4 潤滑圖

、表

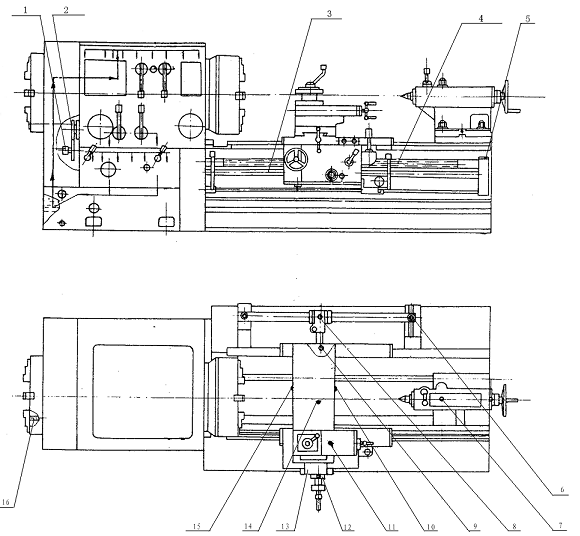

4.1管子螺紋切絲車床潤滑圖

1、掛輪箱 2

、掛輪箱 3

、三杠 4、三杠 5

、三杠支架 6

、錐度杠 7、尾座 8

、滑枕9

、中拖板 10、中拖板 11

、走刀箱 12

、小拖板 13、小拖板 14

、中拖板15

、中拖板16、卡盤

4.2管子螺紋切絲車床潤滑表

標注號	潤滑部位	點數	潤滑油（脂）種類	潤滑油（脂）型號	加注量	加注（換油）周期
1	軸		鋰基潤滑脂	3#	適量	兩月一次
2	軸承		鋰基潤滑脂	3#	適量	兩月一次
3	光杠		液壓油	L-HL46	適量	每班一次
4	絲杠		液壓油	L-HL46	適量	每班一次
5	軸承	1	液壓油	L-HL46	適量	每班一次
6	支架	1	液壓油	L-HL46	適量	每班一次
7	套筒	1	液壓油	L-HL46	適量	每班一次
8	滑枕加油孔	1	液壓油	L-HL46	適量	每班一次
9	縮枕	1	液壓油	L-HL46	適量	每班一次
10	中托	1	液壓油	L-HL46	適量	每班一次
11	軸、軸承、齒輪		液壓油	L-HL46	適量	每班一次
12	小托板手輪	1	液壓油	L-HL46	適量	每班一次
13	小托板軸承座	1	液壓油	L-HL46	適量	每班一次
14	中托絲杠	1	液壓油	L-HL46	適量	每班一次
15	中托	1	液壓油	L-HL46	適量	每班一次
16	卡盤各滑動表面及各加油孔	8	液壓油	L-HL46	適量	每班一次
