膠管脫芯、試壓一體機
上線日期：2016-05-24 產品熱度： 產品分類：首頁產品
、試壓一體機圖片1" />
、試壓一體機圖片2" />
、試壓一體機圖片4" />
、試壓一體機圖片5" />

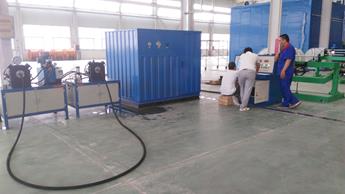

膠管脫芯、試壓一體機由電動試壓泵、脫芯機、鋼琴式操作臺、工業級計算機、打印機、UPS電源、三菱、西門子等可編控制器、配電盤接觸器若干、計算機控制試壓軟件、LED液晶顯示屏、顯示儀表、高精度壓力變送器、液壓夾具、設備配電系統等構成。實現遠距離操作 、自動記錄和輸出試壓報告功能 。可增加配置監控系統 ，安全 、可靠的顯示現場整體檢測情況可進行實時檢測數據與曲線的監控、記錄和打印 ，真實有效地反映用戶的檢測過程 。設計依據：
（1）GB/T10544-2003 鋼絲纏繞液壓橡膠軟管和軟管組合件
（2）JB/T9089-1999試壓泵標準
一體機具備的功能：
（1）具有人工加壓或自動加壓功能，或者欠壓補償功能 。（2）壓力測試范圍內可設置分段試驗程序（最多5段） ，加壓時系統將自動升壓、停機 、保壓 。（3）系統具有自動卸荷功能，高壓泵自動卸荷 、容器自動卸荷 、急停和超壓自動卸荷功能。（4）壓力測試過程中預設的保壓時間可自由設定（單位秒） 。（5）具備實時壓力顯示、曲線顯示、工作狀態顯示等功能。（6）壓力試驗機具有記憶功能，可以儲存測試參數及結果。（7）具有系統超壓、故障狀態反饋等狀態的報警功能。（8）具有對試驗容器在保壓階段中的保壓狀態作出自動判別功能。
根據試驗操作規程做好高壓軟管壓力測試前的各項準備工作。=>在操作臺上選擇試壓旋鈕，然后選擇手動或自動控制旋鈕，在操作界面上設置好各項試驗目標參數（包括安全壓力）。=>當選擇手動時，啟動高壓泵，高壓泵運行指示燈亮，高壓泵泵端卸荷閥、容器卸荷閥通電關閉，當系統內的壓力達到試驗壓力時，高壓泵停機，高壓泵泵端卸荷閥斷電打開，卸除高壓泵輸出壓力，測試容器處于保壓狀態。=>選擇手動時，當保壓時間達到設定值以后，容器卸荷閥斷電打開，卸除試驗容器內的壓力，完成一次壓力測試工作。
=>當選擇自動時，高壓泵啟動，高壓泵運行指示燈亮，5秒以后高壓泵泵端卸荷閥 、容器卸荷閥通電關閉，當試驗容器內的壓力達到設定值時（在測試范圍內可任意設定） ，高壓泵泵端卸荷閥斷電打開 ，卸除高壓泵的輸出壓力，保壓單向閥自動切斷測試容器與高壓輸出端之間的聯系 ，高壓泵可以選擇停機或不停機 ，若選配氣動截止閥時，延時1秒（時間可選擇）以后 ，氣動截止閥通電關閉 ，測試容器處于強制保壓狀態。=>當保壓時間達到設定值以后 ，容器卸荷閥斷電打開 ，卸除試驗容器內的壓力，完成一次壓力測試工作 。=>完成試驗工作以后 ，可以打印出檢測報告（曲線或報表），并對測試結果進行判斷并提示是否儲存 ，便于以后查詢 。根據試驗操作規程做好高壓軟管脫芯前的各項準備工作 。=>在操作臺上選擇脫芯旋鈕，然后選擇手動或自動控制旋鈕，在操作界面上設置好各項試驗目標參數（包括安全壓力）。
=>在脫芯參數里面設置脫芯最高壓力，當系統實時壓力大于設定值時，如果膠管還未脫芯，系統將強行停止脫芯，避免壓力過大爆管和人生危險。
=>實時壓力/脫芯壓力：當顯示值達到100%時，即系統實時壓力大于脫芯上限設定值，系統將強行停止脫芯，在實際操作中可以根據顯示值，調大后調小脫芯上限值和頻率，使膠管順利脫芯。
=>手動調節頻率：用于脫芯時改變泵流量。
液壓工裝：

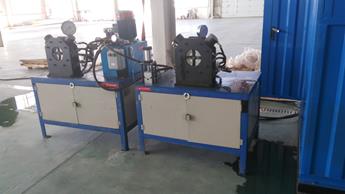

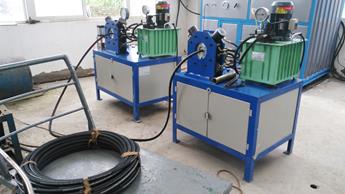

夾緊工作原理：將膠管兩端分別插到芯嘴上，一端為通孔，一端為盲孔，按下加緊按鈕，液壓卡盤啟動，將膠管兩頭分別加緊。
夾緊技術要求：
（1）液壓卡盤應能夠提供足夠大的夾緊力，該夾緊力應滿足在100MPa水壓下，夾緊部分不泄漏。
（2）兩套夾具的夾緊同步，確保在夾緊膠管時，芯嘴不出現受力變形。
（3）膠管兩端夾緊動作完成后，綠色指示燈亮，提示可進行下步操作。
（4）液壓夾緊力可以調整大小，夾緊動力源為液壓。
（5）提供零件：夾具兩套，芯嘴根據用戶需求配置。
